OKU F 3219 – Bevestigingsset voor zonnecollectoren op platte daken
De OKU F 3219 is een complete bevestigingsset waarmee OKU zonnepanelen (absorbers) veilig en duurzaam op een plat dak worden vastgezet. Het systeem werkt met roestvaststalen staalkabels die over de panelen worden gespannen en aan weerszijden worden verankerd aan de attika of betonplaat. Alle onderdelen zijn uitgevoerd in roestvrij staal (innox) en zijn daardoor volledig weerbestendig voor buitengebruik.
Inhoud van de set

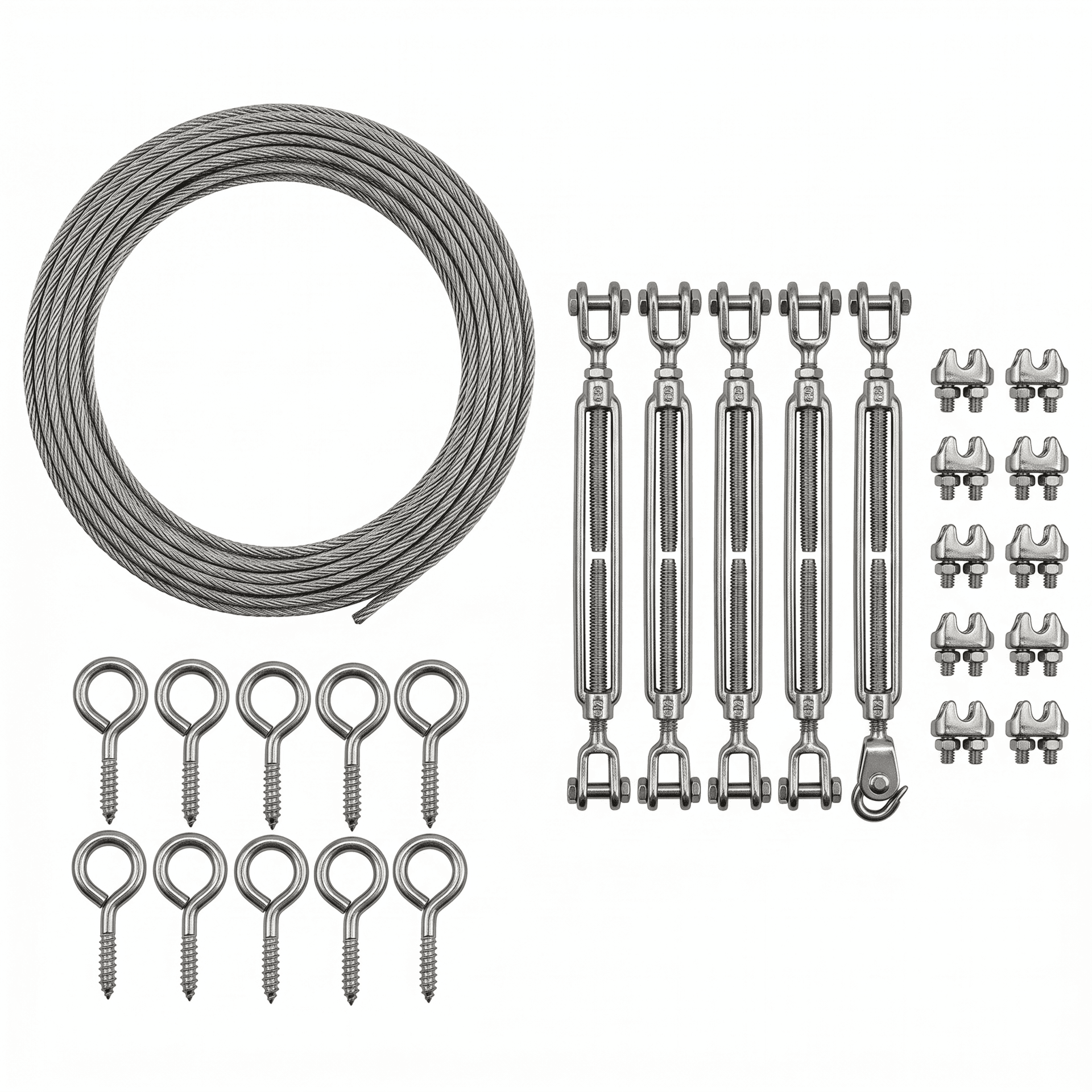

De F 3219 set bevat alle benodigde bevestigingsonderdelen voor een installatie van OKU collectoren op een plat dak. Elke set bevat 20 meter roestvrij stalen kabel (3 mm, 7×19 constructie), 5 spanners (tighteners) in roestvrij staal, 10 kabelklemmen in roestvrij staal en 10 oogbouten in roestvrij staal (6 x 60 mm). Hiermee kunnen meerdere collectorrijen stevig worden vastgezet zonder extra onderdelen.
Werking van het systeem

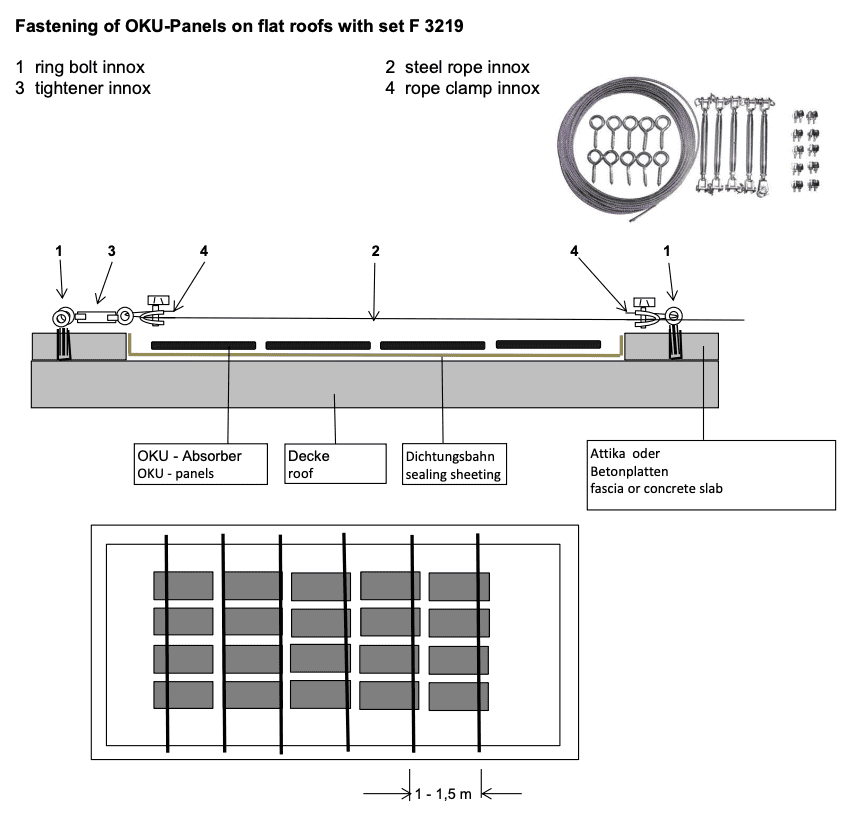

De oogbouten worden aan weerszijden van de dakrand of betonplaat bevestigd. De staalkabel wordt via de oogbouten over de collectoren gespannen en vastgezet met kabelklemmen. De spanners zorgen voor de juiste spankracht van de kabel, zodat de panelen stevig op het dak liggen zonder te verschuiven of op te waaien. De collectoren worden per rij bevestigd met een onderlinge kabelafstand van 1 tot 1,5 meter, afgestemd op de afmetingen van de OKU absorbers.
Volledig roestvrij staal voor maximale duurzaamheid
Alle componenten van de F 3219 set zijn vervaardigd uit innox (roestvrij staal), wat ze bestand maakt tegen weersinvloeden, UV-straling en de chemische omgeving op een buitendak. Roestvrij staal garandeert een lange levensduur zonder corrosie, ook in kustgebieden of bij blootstelling aan regen en vorst.
Installatie op het platte dak
Bij de installatie worden de oogbouten op de attika of betonplaat aan de randen van het dak geschroefd. De staalkabel wordt vervolgens van oogbout tot oogbout over de rij collectoren geleid en op de gewenste posities met kabelklemmen vergrendeld. Met de spanner wordt de kabel strak gezet zodat de collectoren vlak en stabiel op het dakoppervlak blijven liggen, ook bij wind. Volg bij de installatie steeds de montage-instructies van OKU voor de juiste kabelafstanden en bevestigingspunten.
