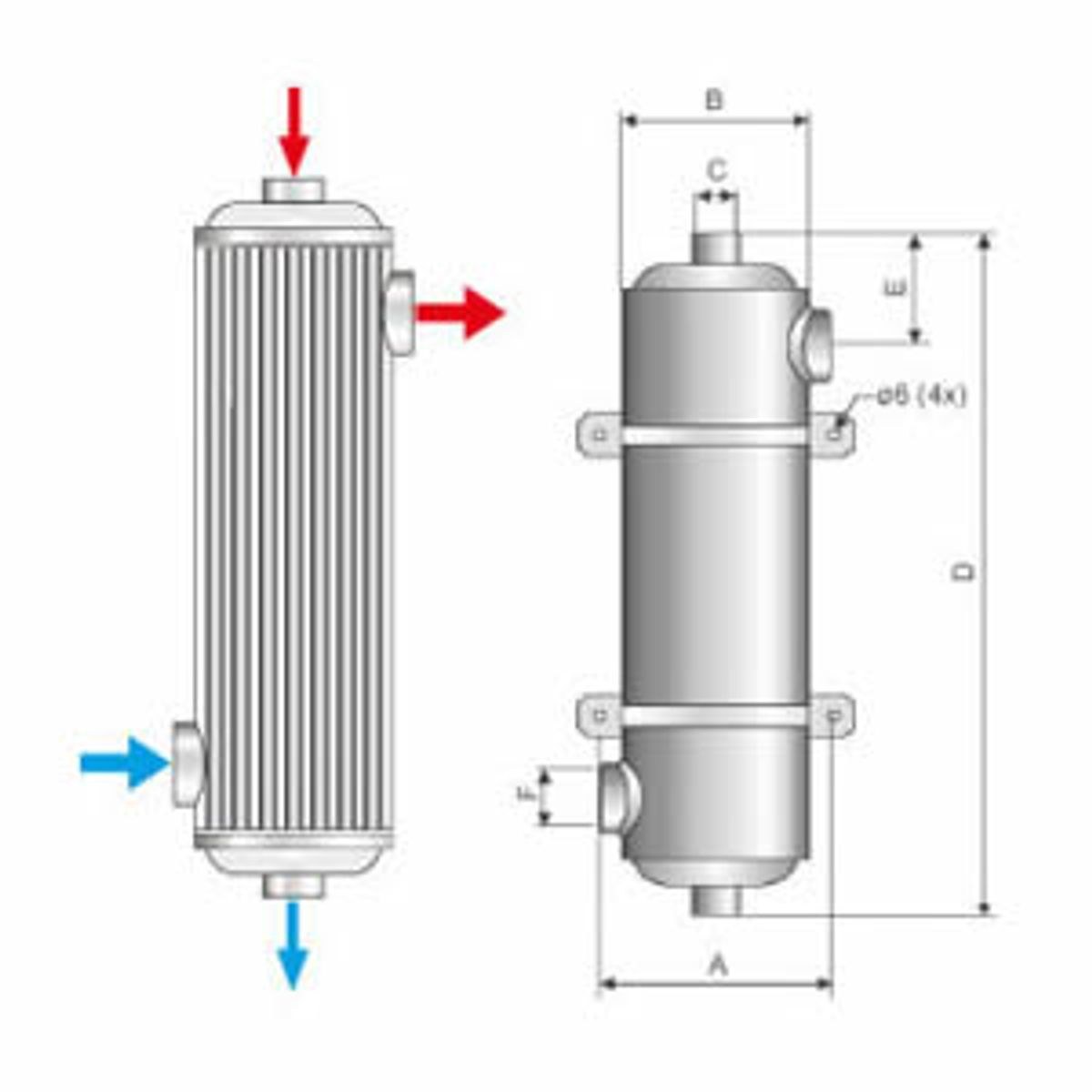

De warmtebron noemen we het primaire circuit, het zwembadwater het secundaire circuit. Het zwembadwater dient altijd in tegenovergestelde richting te stromen omdat zo de warmteafgifte veel beter is. Het water dat uit de warmtebron komt, moet onder voldoende druk staan door gebruik van een pomp en luchtbellen moeten worden vermeden. Om ervoor te zorgen dat de warmtewisselaar verwarmt tot aan de gewenste temperatuur, adviseren wij gebruik te maken van een thermostaat met sensor.
Capaciteit en verbruik
De Pahlen MF200 is geschikt voor zwembaden tot 200 m³. Bij een temperatuur van 90 °C vanuit het primaire circuit, heeft de Pahlen Maxi-Flo MF200 een vermogen van circa. 60 kW.
Gebruik en installatie

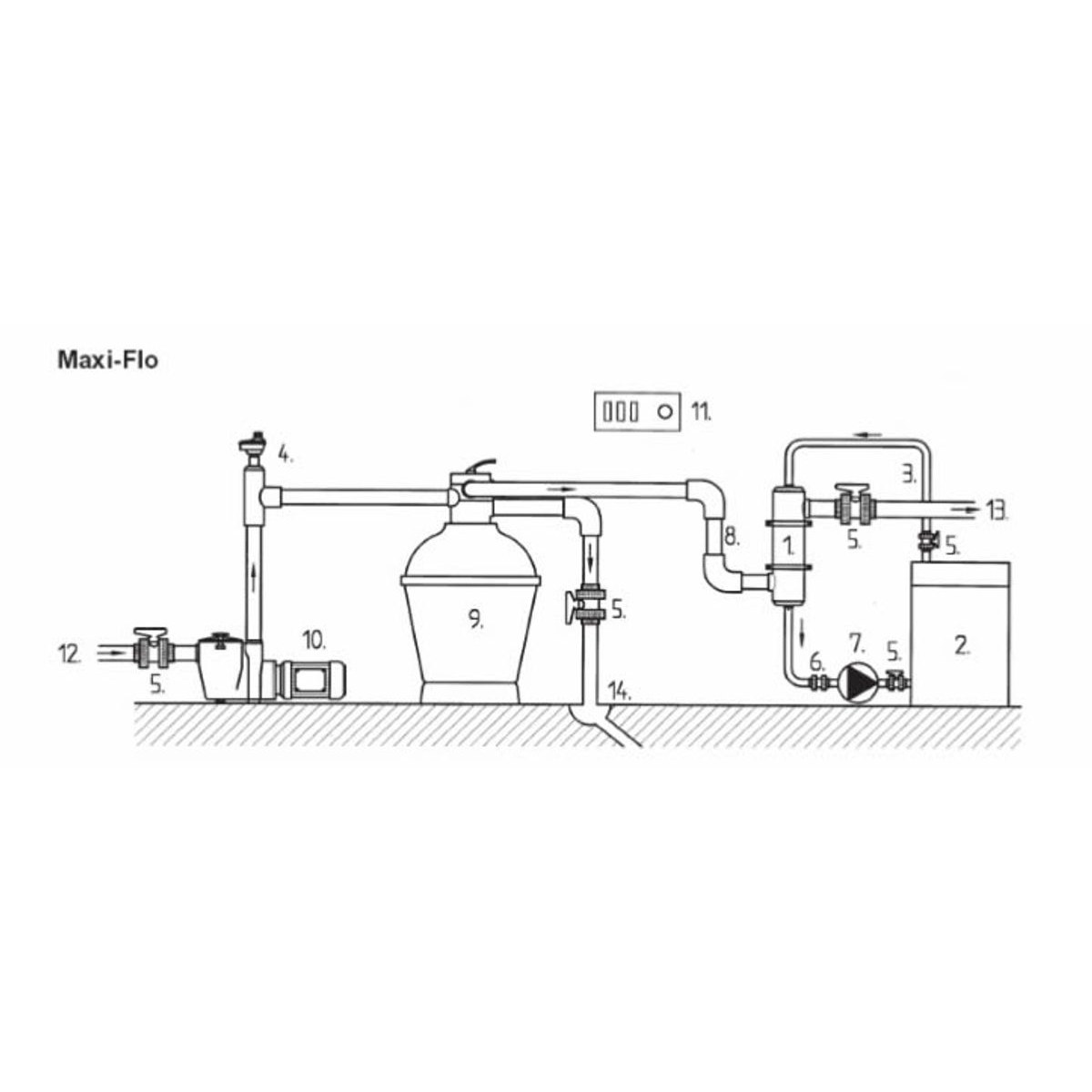

De Pahlen warmtewisselaar is eenvoudig te installeren en kan zowel horizontaal als verticaal gemonteerd worden, afhankelijk van het model. De Pahlen Maxi-Flo MF200 wordt in de technische ruimte geïnstalleerd, vlakbij de verwarmingsketel. Je sluit de warmtewisselaar aan op de uitgang van het filtersysteem. Voor een ideale doorstroming en daarmee een optimale warmteafgifte, adviseren wij gebruik te maken van een bypass.
Alle Pahlen Maxi-Flo warmtewisselaars
| Maxi-Flo MF 135 | Maxi-Flo MF200 | Maxi-Flo MF 260 | Maxi-Flo MF 400 | |
|---|---|---|---|---|
| Vermogen bij 90 °C | 40 kW | 60 kW | 75 kW | 125 kW |
| Max. m³ zwembad | 130 m³ | 200 m³ | 250 m³ | 450 m³ |
| Debiet verwarming | 1,5 m³ per uur | 1,8 m³ per uur | 2,1 m³ per uur | 3 m³ per uur |
| Debiet zwembad | 12 m³ per uur | 15 m³ per uur | 18 m³ per uur | 21,6 m³ per uur |
| Aansluiting verwarming | 1″ | 1″ | 1″ | 1,5″ |
| Aansluiting zwembad | 1,5″ | 1,5″ | 2″ | 2″ |
